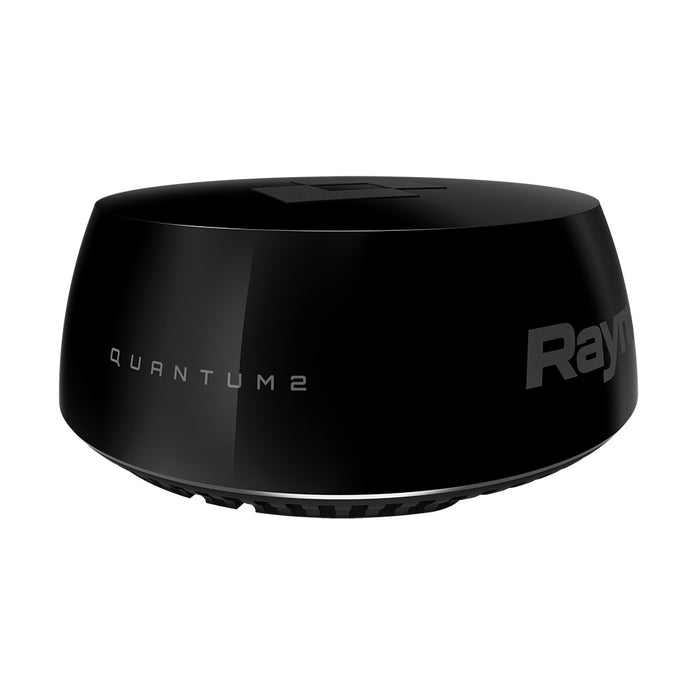

Radar Doppler Quantum 2 Q24D negro con cables de alimentación y datos de 10 m
Mantenga a raya a los navegantes inexpertos y los peligros ocultos, incluso en las vías fluviales más congestionadas.
Quantum™ 2 con tecnología Doppler anticolisión facilita la identificación de objetivos potencialmente peligrosos al navegar en zonas de alto tráfico. Mediante el procesamiento Doppler avanzado, Quantum 2 resalta al instante los contactos de radar en movimiento y los códigos de color para indicar si se aproximan o se alejan.
Características:
- Caja de radomo negra
- WiFi y Ethernet
- Se incluyen cables de alimentación y datos de 10M.
- Radar Doppler Quantum 2, perfecto para veleros, semirrígidos y lanchas motoras más pequeñas
- Disponible como escáner independiente con cable de alimentación y datos.
- Proporciona una excelente detección de corto alcance y un detalle mejorado del objetivo con un alcance mínimo de 18' (6 m)
- Instalación rápida y simplificada, y capacidad de utilizar los puntos de fijación del escáner Raymarine existentes
- Una vez instalado, Quantum 2 se inicia de inmediato y proporciona información
Quantum 2 Black: Mantente al día con estilo
Al ofrecer una navegación por radar confiable y estilo, Quantum 2 Black agrega un nivel de sofisticación a cualquier embarcación.
Quantum 2 Black ofrece el mismo rendimiento y seguimiento de objetivos Doppler que mejora la seguridad que el Quantum 2 blanco original en una carcasa negra de primera calidad.
Prevención superior de colisiones
El procesamiento de objetivos Doppler Quantum 2 de Raymarine identifica y codifica por colores los contactos de radar en movimiento para un reconocimiento instantáneo y un menor riesgo de colisión.
El modo MARPA Quantum 2 proporciona un medio eficaz para el seguimiento de objetivos peligrosos y es la misma tecnología en la que confía la Guardia Costera de los Estados Unidos.
¿Qué hay en la caja?
- Radomo negro de 18 pulgadas
- Cable de alimentación de 10 m (32,8 pies)
- Cable de datos de 10 m (32,8 pies)
- Pernos de fijación con arandelas elásticas y arandelas planas (M8) x 4
- Documentación
Especificaciones generales:
- Dimensiones (diámetro|altura): 541,0 mm|209,5 mm
- Peso: 5,6 kg
- Voltaje de suministro: 12 V CC o 24 V CC nominales
- Mínimo: 10,8 V CC | Máximo: 31,2 V CC
- Rango de voltaje de funcionamiento: Mínimo: 10,8 V CC | Máximo: 31,2 V CC
- Consumo de energía: Modo de transmisión (máximo): 17 W | Modo de espera: 7 W | Modo de suspensión (solo se aplica a radares conectados a través de Wi-Fi): 2 W
- Impermeabilidad: IPX6
- Rango de temperatura de funcionamiento: -10 °C a +55 °C
- Rango de temperatura de almacenamiento: -25 °C a +70 °C
- Condiciones de almacenamiento adicionales: Almacenar en posición vertical; no bloquear las rejillas de ventilación en la parte inferior.
- Humedad: Hasta el 95% a 35°C
- Velocidad máxima del viento: 100 nudos
Especificaciones del transmisor:
- Tipo: Transmisor de estado sólido de banda X con tecnología de compresión de pulsos
- Frecuencia de transmisión: 9354 MHz a 9446 MHz
- Potencia máxima de salida: 20 W
- Duplexor: Circulador
- Anchos de pulso (3 dB): 40 ns a 14,7 us
- Longitudes de chirrido: 400 ns a 22 us
- Frecuencia de repetición de pulsos: 920 Hz a 5900 Hz
- Ancho de banda de chirrido: hasta 32 MHz
- Modo de espera: Rotación del escáner: APAGADA | Transmisión del escáner: APAGADA | Conexión Wi-Fi: ENCENDIDA
Especificaciones de la antena:
- Tipo: Matriz de parches
- Ancho de haz (nominal): Horizontal: 4,9° | Vertical: 20°
- Polarización: Horizontal
- Velocidad de rotación: 24 rpm nominales
Especificaciones del receptor:
- Frecuencia FI: 26 MHz
- Figura de ruido: Menos de 4 dB
Especificaciones Doppler:
- Seguimiento de objetivos: Seguimiento de 25 objetivos MARPA y/o ARPA simultáneos
- Filtrado de objetivos: el modo de movimiento real identifica solo aquellos objetos que se mueven en relación con la embarcación.
Especificaciones de compatibilidad:
- Tipo de radar: Quantum 2 con Doppler
- Compatibilidad de MFD: Axiom y Axiom Pro
- Perfecto para: veleros, semirrígidos y lanchas motoras más pequeñas.
- Tipo: Compresión de pulso CHIRP de estado sólido con seguimiento de objetivo Doppler
- Rendimiento de alcance: 24 NM
- Rendimiento: Ligero y fácil de instalar. Excelente rendimiento a corto y largo alcance. Detecta objetivos a una distancia de hasta 5,5 metros.
- Modo pájaro automático: No
- Seguimiento de objetivos MARPA: Sí
Especificaciones del radar:
- Tipo de transmisor: Transmisor de estado sólido de banda X con tecnología de compresión de pulsos
- Seguimiento de objetivos: rastrea hasta 25 objetivos de radar simultáneos
- Modo de espera: Rotación: APAGADA, Transmisión: APAGADA, Wi-Fi: ENCENDIDO
- Tipo de antena: Matriz de parches
- Ruido: Menos de 4 dB
- Ancho del haz (nominal): Horizontal: 4,9°, Vertical: 20°
- Polarización: Horizontal
- Duplexor: Circulador
- Frecuencia de transmisión: 9354 MHz a 9446 MHz
- Frecuencia de repetición de pulsos: 920 Hz a 5900 Hz
- Longitudes CHIRP: 400 ns a 22 µs
- Anchos de pulso (3 dB)
- 40 ns a 14,7 µs
- Frecuencia FI: 26 MHz
- Velocidad de rotación: 24 RPM
- Potencia máxima de salida: 20 W
Conformidad:
- Normas: EE. UU.: 47CFR FCC Parte 2 y Parte 80 Certificado de aprobación, Canadá: RSS138 Iss. 1 Certificado de aceptación técnica, Unión Europea y AELC: Directiva de equipos de radio 2014/53/UE Certificado de opinión, Australia/Nueva Zelanda: ACMA Declaración de conformidad Nivel de cumplimiento 3
Especificaciones ambientales:
- Humedad relativa: hasta el 95 % a 35 °C (95 °F)
- Condiciones de almacenamiento adicionales: Almacenar en posición vertical; no bloquear las rejillas de ventilación en la parte inferior.
- Clasificación de resistencia al agua: IPx6
- Temperatura de almacenamiento: -25 °C a +70 °C (-13 °F a 158 °F)
- Velocidad máxima del viento: 100 nudos
- Temperatura de funcionamiento: -10 °C a +55 °C (14 °F a 131 °F)
Especificaciones físicas:
- Dimensiones: Altura: 209,5 mm (8,25 pulgadas), Diámetro: 541,0 mm (21,3 pulgadas)
- Peso: 5,6 kg (12,35 libras)
